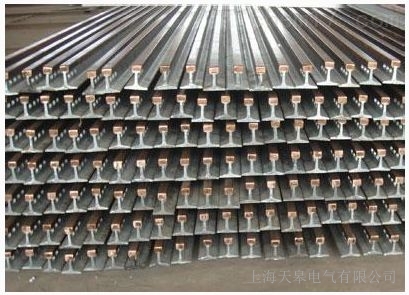

電纜滑線、安全滑觸線
安全滑觸線質量可根據以下標準衡量：
1、碳刷使用壽命--屬于易耗品，行駛距離影響設備維護周期。
2、滑觸線外殼質量--適用溫度，環境等。
3、集電器性能--主要從輪子使用壽命、轉彎輪設計和集電器是否滿足各種環境下使用。
4、滑觸線膨脹問題--長度超過100米以后就要考慮膨脹問題。
5、電壓降問題--根據各種銅條長度電壓降有所不同。
一、產品構造：型滑觸線由導軌、護套、集電器、吊掛器、連接器、固定夾、端蓋等組成，根據用戶要求也可配置膨脹段(熱補償裝置)、檢修段(隔離器)等。
二、導軌及護套：導軌由導電性能好、對環境適應能力強的鋁合金型材制成(牌號6063，狀態T5)，導軌下部嵌入“V”形不銹鋼槽，保證集電器電刷沿槽滑行時，耐磨、穩定及良好接觸。導軌一般定尺為6米。護套由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成，對導軌有良好的絕緣保護作用，保證人身安全。
三、集電器：集電器為支撐式結構，是向移動設備供電的主要部件。由特制碳刷、接線柱或端子、塑料護罩、支撐臂等組成。施加適當的接觸壓力，沿導軌平穩滑動，向設備供電。設備如需檢修時，可將集電器碳刷拉離導軌斷電，保證安全，方便作業。
四、連接器(兼供電器)：連接器是專供導軌之間的端部連接，由壓板及螺栓可靠連接，外殼由工程塑料作防護罩。兼做供電器用的防護套，端口可引入電源進線，與連接器壓板及螺栓緊固在一起。
五、吊掛器、固定器及端蓋：吊掛器是吊裝、固定滑觸線導軌的專用件。固定器是將導軌限位在支架處的裝置，當導軌因溫度變化伸縮時，引導其向固定器兩側延伸。端蓋安裝于導軌的兩端起絕緣防護作用。吊掛器及端蓋均由工程塑料制成。
六、膨脹段(熱補償裝置)：膨脹段又稱伸縮器、熱補償裝置等，由連接器壓板、補償供電的鋁板或銅板、引線等組成，外殼為工程塑料。當因溫度變化引起導軌伸縮時，由伸縮器調節其間隙，以避免導軌變形。一般在車間長度超過200米時，每增加100米配置一組。
七、檢修段(隔離器)：檢修段由連接器壓板及高強度絕緣材料加工制成，由工程塑料外殼做護套。根據用戶需要選用，主要方便滑觸線、移動設備等檢修使用。
安全滑觸線：用于灰塵，潮濕等環境，可配防塵密封條和手保護（滑觸線離人距離很近的時候要配手保護，如：akapp）。集電器運行速度小于300米/分鐘。
單極組合安全滑觸線：安裝方便，速度快，速度可達500米/分鐘（進口滑觸線可以達到）。
剛體安全滑觸線：用于高電流設備，電流可達幾千安。
管式滑觸線：根據不同的極數進行組合，電流也可達千安。
安全滑觸線又稱安全滑線，滑觸線，滑線。安全滑觸線是借鑒國外先進經驗結合國情研制的節能型滑觸線，它具有安全可靠及優良的機械電氣性能，便于安裝維護。相間距為80mm，防護外殼為工程塑料和鋁塑合金型兩種材料，導體為鋁合金(內鑲不銹鋼條)或純銅。不受雨雪霜凍影響，適用于露天、水霧、酸霧、導電粉塵等較差環境。300A以下規格可根據用戶需要制作各種半徑的圓、弧線。
安全滑觸線用于給移動中的設備供電，由兩部分組成，滑線導軌（固定部分，與電源相接，常導軌由單長4m/根或者6米/根連接而成），集電器（滑動部分，可在滑線軌道上或內滑動并與銅條接觸取電，集電器用于與移動電機相連）。
目前普遍采用安全滑觸線（管式，封閉），單極組合滑觸線，剛體滑觸線，多級管式安全滑觸線，無接縫安全滑觸線，電纜安全滑觸線，工字鋼電纜滑車等，在防護等級、絕緣方面有很大改進，安全可靠。
滑觸線安裝驗收標準
一、支架
1、應作防腐處理。
2、應連續焊接。
3、安裝牢固，安裝孔位置一致。
二、支架間距
單線“H”型300A以下≤1.5M,400A以上≤3M。
多線無接縫滑觸線型1.0-1.5M，導管型1.0-1.5M，電纜滑車型1.0-2.0M，弧線段支架間距根據現場情況應<1.0M。
三、懸掛件
位置正確，安裝牢固，數量復合要求。
四、滑觸線主體
1、防護外殼與導體間隙≤2mm。
2、直線度：與軌道中心高度允差﹤±15mm。
3、直線度：與軌道中心縱向允差﹤±15mm。
4、扭曲度：﹤15mm/10m。
五、伸縮器
1、數量符合規定。
2、間隙距離應滿足安裝現場最大溫差所引起的理論伸縮量。
六、集電器
1、方鋼之架焊接牢固，中心線與滑觸線垂直允差±3mm。
2、方鋼支架與滑觸線的尺寸，應保證集電器活動臂與滑觸線主體平行，允差±3mm。
3、集電器與滑觸線平面滑動順暢，符合規定壓力。（見下一頁集電器電刷與導軌接觸壓力表）
七、緊固件
|
| |
|
|
