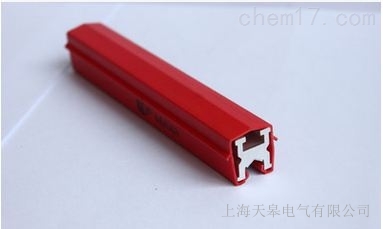

安全指標
|
HXTS
|
|
類別
|
指標值
|
|
絕緣電阻
|
>10M Ω
|
|
絕緣介電強度
|
2500V/50Hz 1min 無閃爍
|
|
相比起痕指數
|
CIT/600V
|
|
可燃性試驗
|
自熄
|
|
環境試驗
|
高低溫 -20°C—+55°C
相對濕、溫度： 95%+40°C
|
|
電動穩定性
|
50 倍 I ， 0.7S
|
|
熱動穩定性
|
20 倍 I ， 1S
|
|
沖擊耐壓
|
電氣間隙小于 5.5mm 時
600V ， 0.25S
|
|
耐化學腐蝕
|
耐酸、碳、鹽腐蝕
|
|
外殼防護等級
|
IP13 ， IP23 ， IP54
|
|
|
HXTL
|
|
類別
|
指標值
|
|
絕緣電阻
|
>10M Ω
|
|
絕緣介電強度
|
2500V/50Hz 1min 無閃爍
|
|
相比起痕指數
|
CIT/600V
|
|
絕緣槽板擊穿電壓
|
>25KV/mm
|
|
抗熱和著火
|
本生燈法阻燃性良好
|
|
外殼防護等級
|
IP13 ， IP23 ， IP54
|
|
防觸電等級
|
1 級
|
|
外殼防腐處理
|
防氧化
|
|
使用環境
1、環境溫度： -15°C—+55°C 最高溫度 ≤ 120 ° C 最低溫度 ≥ -40 ° C
2、大氣條件： +40°C時，相對濕度<90%
3、污染等級： IP13，IP23 為3級；IP54 為4級
4、振動與沖擊： 無劇烈振動或異物撞擊，跌落
產品的選用原則
HXTS、HXTL系列導軌選用可通過查表fa、功率法、電流法三種方法選擇。
（一）查表法： 按現場負載配置總功率、負載持續率、使用環境、起重機型號、噸位、類別確定導管規格。
（二）功率估算法：
1、計算負載總功率 n個負載同時啟動： ∑ P = P 1 +P 2 +……+P n
n個負載中只有一個啟動： ∑ P=P n
2、查表找出P n
3、P n > ∑ P
4、負載持續率和允許環境溫度應折算一致。
|
環境溫度
|
25°C 30°C 35°C 40°C 45°C 50°C 55°C 60°C
|
|
K 溫
|
1.32 1.22 1.12 1 0.866 0.707 0.661 0.632
|
|
持續率 Jc%
|
100 60 40 25 15 10
|
|
V 接
|
1 1.26 1.5 1.88 2.48 3
|
（三）電流估算法
1、工作電流估算： 不同負載由不同持續率確定，折算工作溫度 +40°C
IF = IF 1 +IF 2 + …… IF n
IF 1 ：最大功率電機折算c = 100% 工作電流
IF 2 ：其余可能同時動作電機折算 Jc = 100% 工作時電流
2、對于大容量、多電機起重機，可用經驗公式： IF = K 1 （P 1 +P 2 +P 3 ）+K2∑P+A
P 1 、P 2 、P 3 三個最大功率的功率和 （Jc=25%）。
∑P： 所有電機總功率 （Jc=25%）。
A： 其它負載電流
K 1 、K 2 ： 轉換系數
|
電源 類別
|
輕級 M4
|
中級 M5
|
重級 M6
|
特重級 M7
|
|
交流 380V
|
K 1
|
0.6
|
0.6
|
0.9
|
0.9
|
|
K 2
|
0.2
|
0.3
|
0.4
|
0.6
|
|
直流 220V
|
K 1
|
1.2
|
1.1
|
1.8
|
1.8
|
|
K 2
|
0.4
|
0.6
|
0.8
|
1.2
|
3、查表選用導軌電流規格IN
4、滿足IN>IF（IN是 +40 ° C 時連續載流量 ）
（四）電壓校核
選用HXTS、HXTL系列導軌，長度在100米以內可不進行電壓校核驗算。大于100米時，必須電壓校核。
1、電壓降 △U指標：
要求：一般起重設施△U<7%，冶金起重機△U<5A%
其它用電設施根據產品要求確定△U。
2、校核方法：
三相交流負載： △U ≈ 173Imax.L.COS? 100%
δ .S.Un
直流負載： △U ≈ 200Imax.L.COS? 100%
δ .S.Un
其中：Imax=K 起 （ IF 1 +IF 2 +……IFn）
K 起 ：線繞電機 = 2 直流電機 = 2-2.5
L：計算長度（見供電方式）
δ ：導電率 銅：500MΩ/mm 2
S：導軌母線截面積 mm 2
Un：額定工作電壓
COS?：功率因素
（五）供電方式
當電壓降超過標準時，除選用大一級截面積導管外，可采用不同供電方式
